Паровой котел Е 0.5 0.9 М в Южно-Сахалинске

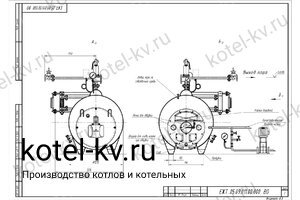

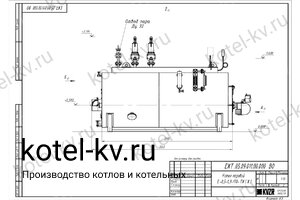

Мазутный паровой котел Е 0.5-0.9 М.

Основные характеристики:

• паропроизводительность 0.5 т пара в час;
• максимальная температура пара 170 градусов;
• давление пара 0.9 МПа, 9 кгс/см2;
• тепловая мощность 0. 37 МВт, 370 КВт;
• топливо – мазут;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок Е 0.5-0.9 М - 1 шт
• Труба дымовая Е 0.5-0.9 М - 1 шт
• Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
• Вентиль 15Б1П Ду 15 - 1 шт
• Вентиль 15Б1П Ду 20 - 1 шт
• Вентиль 15Б1П Ду 25 - 2 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25 - 1 шт
• Клапан обратный Ду 32 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
• Манометр МП160 - 1 шт
• Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

• Подпиточный насос GRUNDFOS CR 1/19
• Мазутная горелка PN 30 D или комбинированная горелка газ/мазут KPBY 70 MH
• Автоматика
• Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный мазутный паровой котел Е 0,3-0.9 М с естественной циркуляцией жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для Е 0.5-0.9 М не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы парового котла Е

Мазутное топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости парогенератор может производить пар меньшей температуры.

Таблица зависимости температуры пара от давления:

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Мазутный паровой котел Е 0,3-0.9 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.

Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла Е 0.5-0.9 М

Подключение и монтаж парового котла с давлением более 0.07 Мпа и температурой пара более 115 градусов должно производится строго по проекту. Для ввода парового котла Е необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Подключение парового котла Е

Схема подключения парового котла Е на мазуте

Схема подключения парового котла Е на мазуте.

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла Е-0.5-0.9 М в Южно-Сахалинске.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой мазутный котел Е 0.5-0.9 М должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 0.5-0.9 М представлены в паспорте и руководстве по эксплуатации.
